互感器同名端接错的影响及同名端判定方法

常用的电压互感器二次侧一般为100V，电流互感器二次侧为1A或5A。因为电压和电流是一个矢量值有大小也有方向，感应出来的二次值不光要跟一次值大小上有一定的比例关系，而且相位上也要一一对应，所以一二次的同名端也是要相对应的。同名端就是互感器中初级绕组和次级在任一时刻极性都相同（相位角一致）的两个（或多个）抽头，简单点说就是两个绕组的输入端和输出端要相对应。

测量仪表：用在测量仪表时一般只是显示数值大小，比如机械式的电流表数值式的电流表，这种仪表不带方向检测是不受影响的，但是有些数显表带方向检测会显示电流为负。

计量仪表：在计量上就会有比较大的影响了，计量仪表不光采集数值的大小还要采集电流的方向，所以一二次不对应的话会导致机械表反转。数字计量表逆相序，或者产生反向电度。

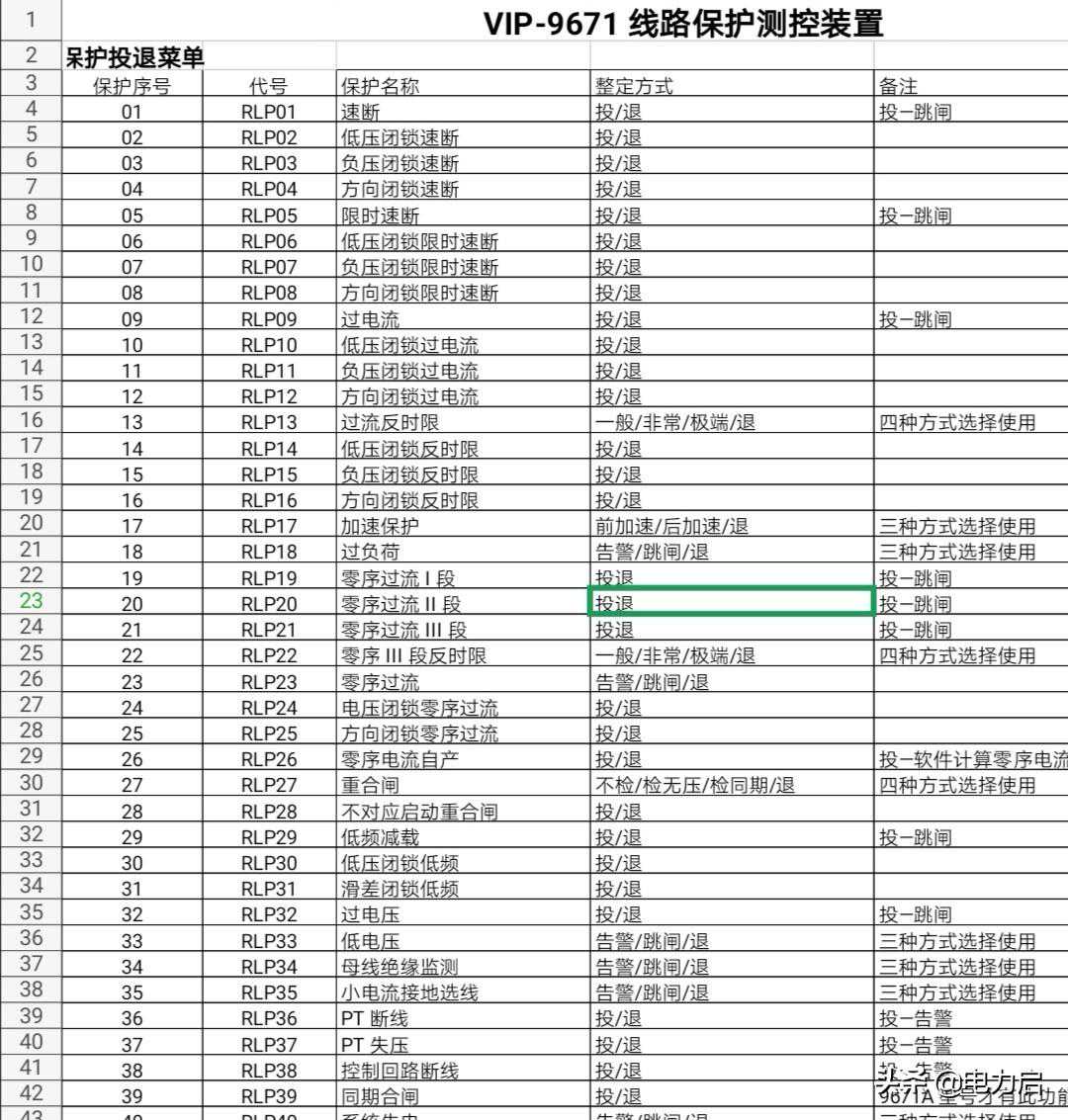

保护设备：其中影响最大的就数保护设备了，上面讲到的测量和计量有可能会不准，但是不影响用电安全。但是保护设备就不同了，通过采集互感器提供的二次电流，不光是要数值还要方向，相位波形等等。比如继电保护里面的零序保护，采集三相电流的矢量和，矢量就是有大小和有方向的值，如果一相穿反会导致零线电流不正常。还有带方向保护过流，速断定时限，速断，零序，差动等等保护，都需要采集电流的方向进行计算。一旦接错则会引起误动作，线路跳闸，严重影响供电安全和可靠性。

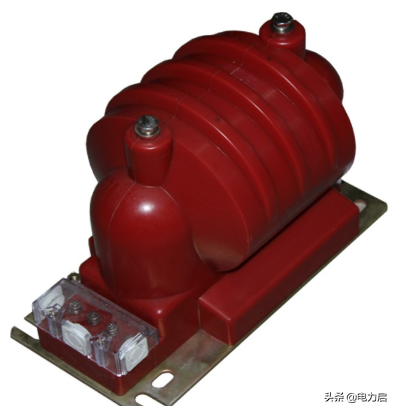

一、电压互感器同名端判定：

1、准备一节1.5V的干电池，一个按钮开关，一个机械式的万用表和若干导线。一般电压互感器一次末端用X表示；首端用A表示。用万用表测量出同一二次绕组的两个接线端，然后把机械式万用表打到DCmV电压档，按上图进行接线。注意电池的正极要接A端，负极接X端。

2、按下开关SA,同时观察机械式万用表指针的摆向，如果正向摆动则A、a为同名端，万用表"+"表笔为二次绕组的首端a,反向摆动则为末端x。如果万用表摆动不明显，可以加大一次侧电池的电压，可以用两节电池或者改用9V的电池来测量,测量完成后用油性记号笔进行标记。

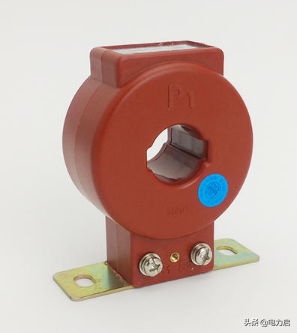

二、电流互感器同名端判定：

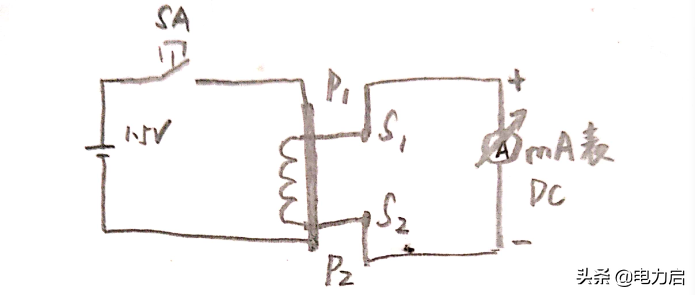

1、按上图接线，电流互感器的一次侧首端为P1,末端为P2,如果是穿心式则直接把电线按电流的流向：自P1流向P2穿过。用万用表测量出同一二次绕组的两个接线端，然后把机械式万用表打到DCmA电流档，按上图进行接线,一定要注意电流的流向P1→P2。

2、按下开关SA,同时观察机械式万用表指针的摆向，如果正向摆动则P1、S1为同名端，万用表"+"表笔为二次绕组的首端S1,反向摆动则为末端S2。如果万用表摆动不明显，可以加大一次侧电池的电压，可以用两节电池或者改用9V的电池来测量,如果是穿心式可以把导线多穿几圈。测量完成后用油性记号笔进行标记。
